超小型ライト５００ﾙｰﾒﾝ

随分前に製作した小型ライトは、人にあげちゃったので、再度、製作しました。

前に製作した物のＬＥＤは、Ｔ６でしたが、今回は、最新ＬＥＤのＵ３を使います。

この大きさのライトでも５００ルーメンを超えます！

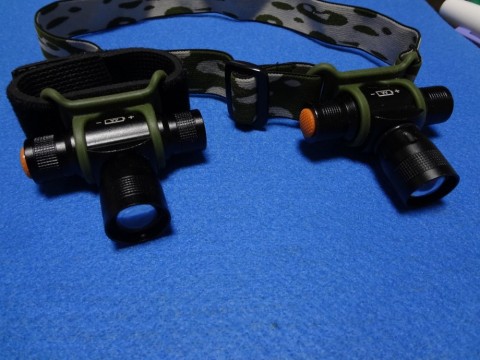

一つは、１６０ルーメンのまま、無改造で比較用で残します。（でも、推定２４０ﾙｰﾒﾝの物？）

まず、基板の大きさを修正します。

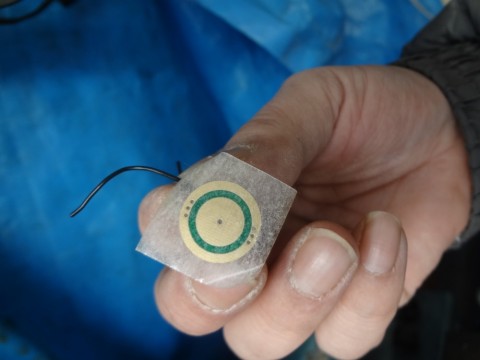

両面テープを基板に貼り付けます。

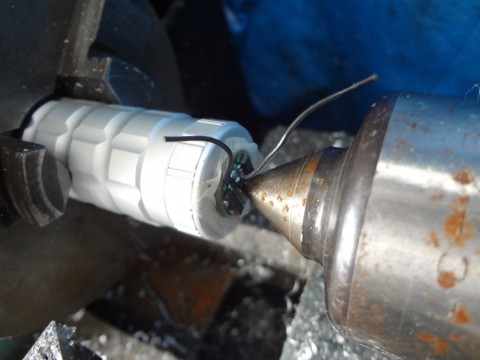

適当な丸棒（これは、懐中電灯の持つ所）
に貼り付けて、回転センターで押し付けます。

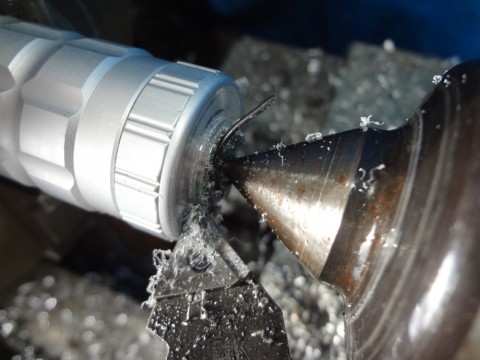

基板の外周を削ります。今回は先の尖ったチップです。（切削抵抗が大きいと基板が割れる）

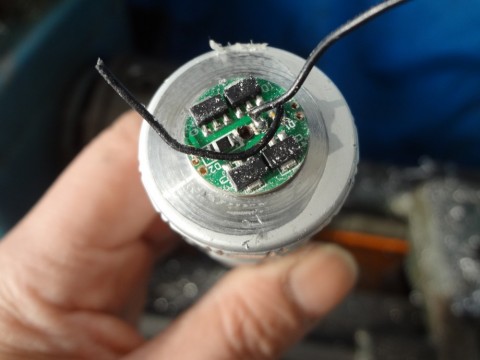

外径が小さくなりました。

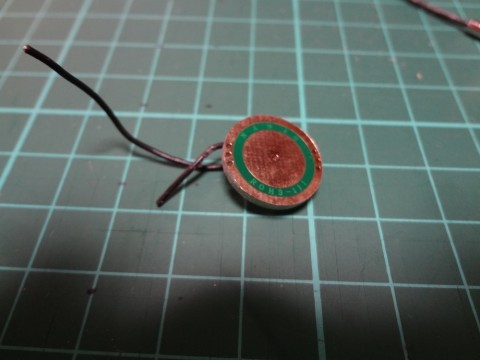

アルコールで丁寧に剥がしました。

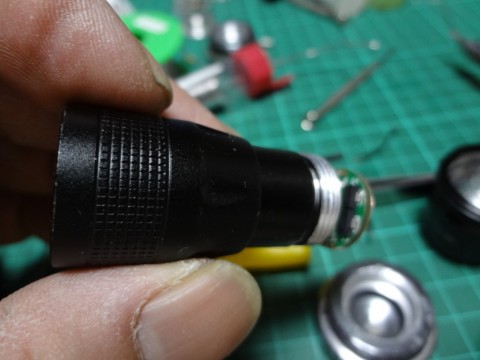

組み上がったズーム部分、基板はこのまま本体に入れます。

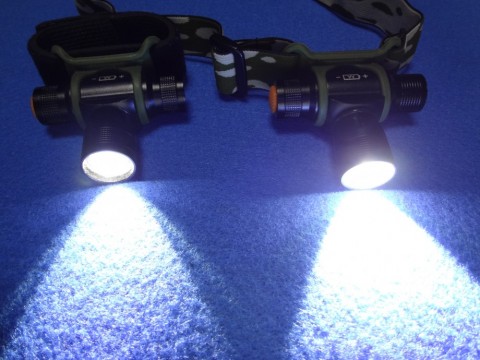

点灯しました！(笑)

それでは、計算の時間です！

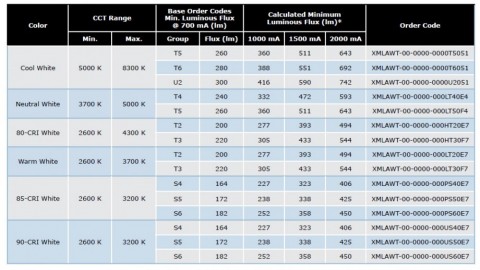

ＬＥＤは、Ｕ３ですが、Ｕ２までしか、書かれていませんネ、
Ｕ２ランクとすると、１５００ｍＡで５９０ﾙｰﾒﾝ、
７００ｍＡで３００ルーメンです。

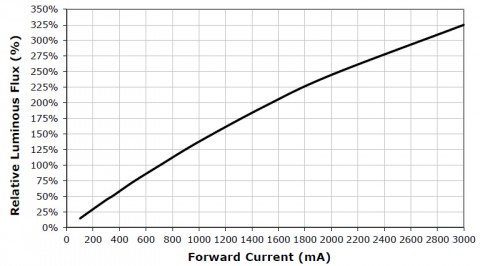

１４００ｍＡの基板なので、１８０％かな？

３００×１８０／１００＝５４０ﾙｰﾒﾝ

このＬＥＤは、Ｕ３ランクなので、
推定３２０×１８０／１００＝５７６ﾙｰﾒﾝ？

こんな計算になるのです！
それで、適当に５００ルーメン以上かな？(笑)
